发布时间:2024-08-21 16: 29: 00
在现代制造领域中,准确设置和使用材料参数以及优化加工路径对于确保高效的生产流程至关重要。无论是在结构分析软件如Workbench中设置材料参数,还是在CAM软件如WORKNC中进行等高加工,都需要精确的操作和细致的规划。尤其是在齿科制造领域,涉及义齿假牙的精密加工时,这些操作的准确性更显得尤为重要。本文将围绕“workbench怎么设置材料参数?WORKNC等高怎么到底”这一主题展开讨论,并进一步探讨WORKNC DENTAL支持的文件导入格式,帮助用户全面了解和掌握相关技术。
一、workbench怎么设置材料参数?
Workbench作为一款功能强大的有限元分析软件,广泛应用于各类结构分析和优化设计中。材料参数的设置是Workbench中进行准确分析的基础环节,尤其在复杂的齿科制造应用中,材料的选择和参数设置直接影响到义齿假牙等产品的性能和使用寿命。
1. 进入材料属性模块:在Workbench中,设置材料参数的第一步是进入材料属性模块。用户可以通过主菜单中的“Engineering Data”选项,进入材料库界面。在这个界面中,系统提供了多种常见材料的预设属性,用户可以直接选择并应用这些预设材料,也可以根据具体需求添加新的材料属性。
2. 自定义材料参数:对于齿科制造中使用的特殊材料,用户往往需要自定义材料参数。这些参数通常包括密度、弹性模量、泊松比、热膨胀系数等。在“Engineering Data”界面中,用户可以手动输入这些参数,并为其命名以便于后续分析使用。在自定义材料参数时,确保数据的准确性是至关重要的,尤其是在义齿假牙的加工中,不同材料的参数差异可能会显著影响最终产品的强度和耐久性。
3. 材料参数的应用:设置好材料参数后,用户需要将这些参数应用到具体的几何模型上。在Workbench的分析模块中,用户可以选择需要应用材料属性的部分,随后从材料库中选择之前设置好的材料。应用完成后,系统会自动将材料属性分配到相应的几何体上,为后续的有限元分析做好准备。对于牙科诊疗中的复杂结构分析,如义齿假牙的受力分析,准确的材料参数应用能够确保分析结果的可靠性。
通过上述步骤,用户可以在Workbench中准确设置并应用材料参数,为后续的分析工作奠定坚实的基础。这对于齿科制造中的高精度要求尤为关键,能够帮助技术人员更好地理解和优化产品设计,确保最终产品的性能和质量达到预期。
二、WORKNC等高怎么到底
在CAM加工中,等高加工是一种常用的加工策略,特别是在处理复杂的三维曲面时,等高加工能够确保加工路径的平滑性和一致性。WORKNC作为一款专业的CAM软件,其等高加工功能广泛应用于齿科制造中的义齿假牙加工。了解如何在WORKNC中正确设置等高加工并确保加工到底,对于实现高效、高质量的加工至关重要。
1. 选择等高加工策略:在WORKNC中,用户首先需要选择等高加工策略。进入加工策略选择界面后,用户可以在路径类型中选择“等高加工”。等高加工适用于加工复杂的曲面,如义齿假牙的表面形状,通过等高加工,可以确保刀具沿着曲面的等高线进行加工,减少加工纹路的出现。
2. 设置加工参数:为了确保等高加工到底,用户需要设置一系列加工参数。这些参数包括加工深度、步进距离、刀具直径等。加工深度的设置尤为关键,用户可以通过输入模型的底面高度,确保刀具在加工过程中到达模型的最低点。此外,步进距离的设置也会影响加工的平滑性,较小的步进距离可以提高表面光洁度,但会增加加工时间。
3. 模拟与验证:在完成等高加工路径的设置后,用户可以通过WORKNC的模拟功能进行路径验证。模拟功能能够预览刀具的实际运动轨迹,并检查是否存在未加工到的区域或过切现象。通过模拟,用户可以及时发现并调整加工参数,确保最终加工到底,避免出现残留材料或加工不均匀的情况。
4. 实际加工与调整:在完成路径验证后,用户可以将生成的加工路径导入CNC机床进行实际加工。加工过程中,用户可以根据实际加工效果进行微调,确保每一层材料都被均匀去除,达到预期的表面质量。这对于义齿假牙等高精度要求的齿科制造产品尤为重要,能够确保产品的形状和尺寸精确符合设计标准。
通过正确设置和操作,用户可以在WORKNC中实现高效的等高加工,确保加工到底。这种加工策略在齿科制造中的应用极为广泛,能够有效提高产品质量,减少加工误差,确保最终产品符合高标准的牙科诊疗需求。

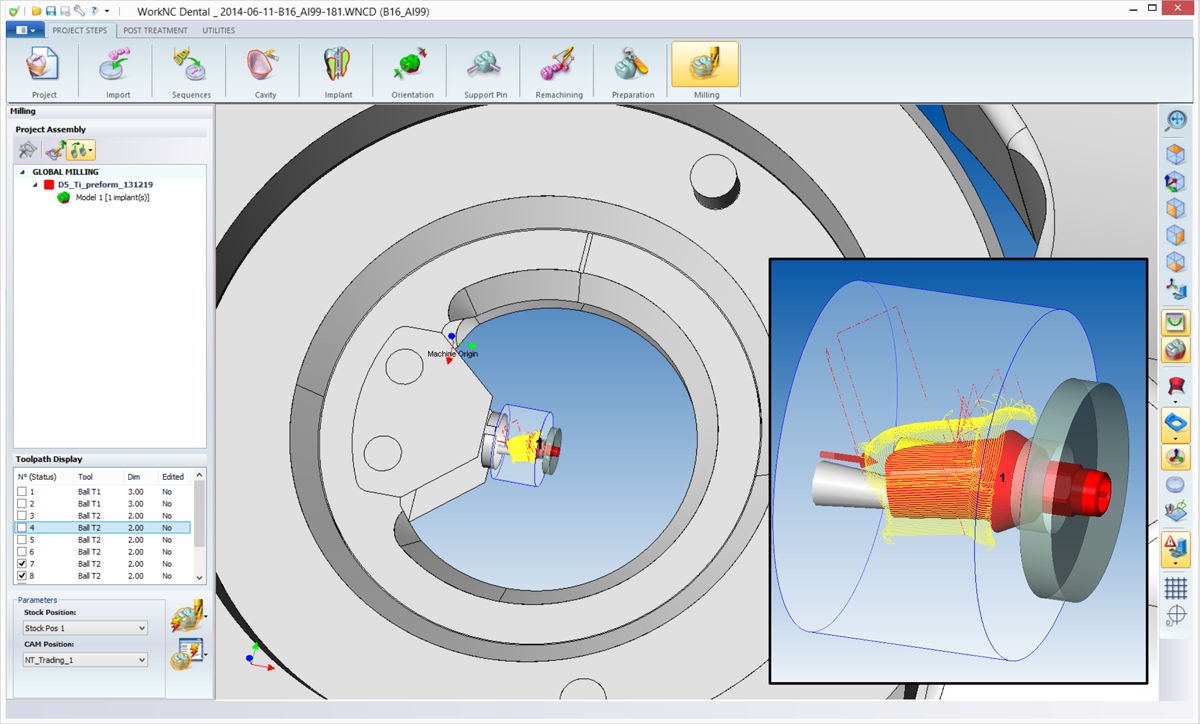

三、WORKNC DENTAL支持哪些文件导入
WORKNC DENTAL是专为齿科制造设计的CAM软件版本,其功能设计旨在满足义齿假牙和其他牙科产品的高精度加工需求。文件的导入是使用WORKNC DENTAL的第一步,了解该软件支持的文件格式,有助于用户在不同的CAD系统之间进行无缝对接,从而提高工作效率。
1. 支持的常见文件格式:WORKNC DENTAL支持多种常见的CAD文件格式,包括STEP、IGES、STL、DXF等。STEP和IGES文件格式广泛用于三维模型的交换,特别是在不同CAD软件之间进行数据转换时,这两种格式能够保留完整的几何信息和层次结构。STL文件则常用于三维打印和快速成型,适合导入牙齿扫描数据或义齿假牙的模型。DXF文件则主要用于二维切割路径的导入。
2. 特殊文件格式的支持:除了常见文件格式外,WORKNC DENTAL还支持一些特殊的文件格式,如DICOM。DICOM文件广泛用于医学成像数据的存储和交换,通过导入DICOM文件,用户可以直接将医学影像数据转化为可加工的三维模型,从而在义齿假牙的设计和加工中实现更高的个性化和精度。
3. 文件导入的流程:在WORKNC DENTAL中导入文件的流程非常简便。用户只需在软件界面中选择“导入”选项,选择所需的文件格式和对应的文件,即可将模型导入到工作区中。导入后,用户可以对模型进行必要的修正和调整,以确保后续加工的顺利进行。特别是在处理牙齿模型时,用户可以通过软件的修复工具修正模型中的小缺陷,从而提高最终加工的质量。
通过了解WORKNC DENTAL支持的文件格式和导入流程,用户可以更好地进行数据交换和模型处理,从而提高齿科制造的整体效率。这对于需要处理大量扫描数据和复杂几何形状的牙科诊疗项目尤为重要,能够帮助技术人员在不同系统之间无缝衔接,确保每一阶段的工作都能够顺利进行。
总结而言,“workbench怎么设置材料参数?WORKNC等高怎么到底”这一问题的解答,不仅涉及了有限元分析中材料参数的设置和管理,还包括了CAM加工中的等高加工策略和路径优化。此外,WORKNC DENTAL支持的文件导入格式为用户提供了更加灵活的工作方式,能够有效提高数据处理效率。通过全面掌握这些技术细节,用户可以在实际应用中显著提升工作效率和产品质量,从而在竞争激烈的齿科制造市场中占据优势地位。
